概述

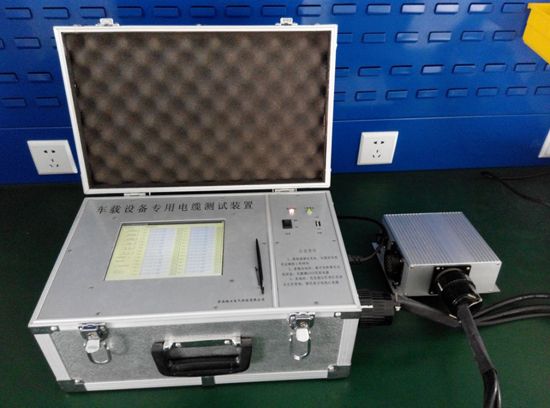

針對目前我國鐵路機務系統各種型號機車上電器布線電纜絕緣測試要求設計，采用計算機控制的高壓測試，同時還可對電器布線電纜的各條接線進行通斷測試?？紤]到機車上除高壓電路以外的所有的電器系統電纜布線方式特點，“裝置”由獨立主機和不同的測試接插配件組成，配備不同的接插配件可以測試不同電器系統布線電纜。“裝置”采用液晶直觀顯示，操作靈活方便，“裝置”可以自動測試也可有針對性的對一條電路進行測試?？梢员４娌⑥D(zhuǎn)儲被測試的電纜的測試結果，以文件格式在地面微機上進行分析、統計、查詢、打印。
主要參數
充電電源：交流220V
電池工作時長：>3h
絕緣檢測電壓：DC500V
通斷檢測電壓：DC12V
功耗：≤30 W
工作環境溫度：-20℃～55℃
功能特點
1、界面直觀
裝置采用液晶顯示，觸摸屏操作，測試結果可以直接顯示于屏幕上，方便不同線纜間的結果進行對照比較。不同結果的絕緣值，分別以不同的警示顏色標出，方便判斷線纜情況。
2、內置鋰電、攜帶方便
在裝置的內部具有可充電的鋰電電池，可反復充電500－1000次，充滿后可工作3小時以上。重量輕，方便攜帶，在機車上即可檢測線纜的絕緣情況。
3、多種檢測方式
①可以對不同線纜間的絕緣情況進行檢測，也可以對各種電纜對地的絕緣情況進行檢測。
②可以自動檢測所有電纜，也可以針對性地檢測指定電纜。
③可以定性地檢測每條線纜的絕緣值，也可以設定每條電纜絕緣情況的閥值，檢測結果自動判斷是否達到閥值，并以不同的警示顏色標出。
④可以對指定的電纜用DC12V電壓進行通斷檢測。
4、測試結果可以保存
在測試進行前，需要輸入要測試的機車號及測試人員的工號。測試的結果可以保存在裝置內，也可以通過優盤轉儲至地面計算機上，隨時進行查詢和打印。
5、便于分析
在轉儲的數據中，包含了所操作的機車號以及操作人員的工號和日期。這樣就可以統計一段時間內，同一機車的絕緣情況，某一操作人員的操作情況等。
